两线制4～20mA变送器故障分析 |
[ 来源: | 作者:本站 | 发布时间:2019-03-14 | 浏览:2321次 ] |

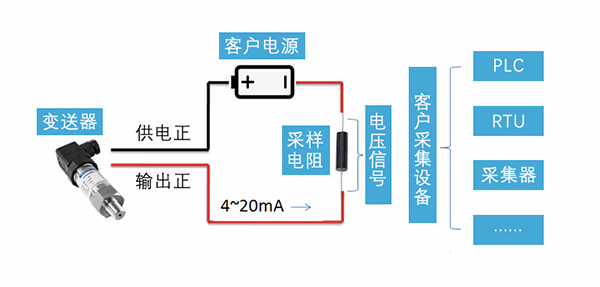

两线制4～20mA变送器故障分析 下图是大部分客户两线制4～20mA变送器的典型用法。变送器通电正常工作后，通过采集待测压力将回路电流与压力成正比输出4～20mA信号，客户在回路上串接采样电阻（典型值100Ω，250Ω），电流流经采样电阻后转换为电压信号，供后端采集系统进行使用。通常，采样电阻会集成在采集设备中。

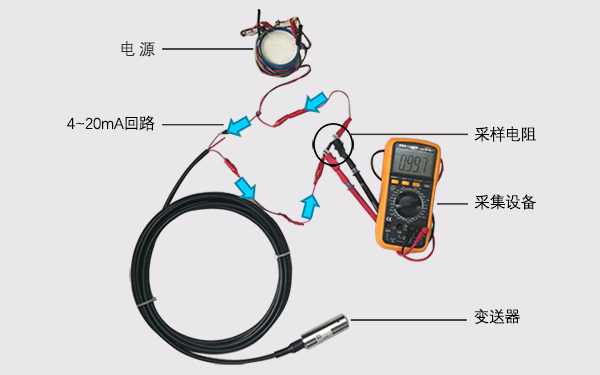

下图为实际应用模拟图，蓝色箭头所指为4～20mA电流流向，使用万用表作为采集设备，采样电阻250欧，零点电流4mA，采集到的电压约0.997V（0.004mA×250欧=1V）。
/ 常见故障分析 /
常见故障1：客户采集不到压力信号，或者采集值明显异常； 造成该问题的原因有很多，比如客户采集设备问题、接线错误或产品质量问题等。解决问题首先要保证变送器上电后正常工作； a.检查接线： 检查接线是否正确，根据变送器壳体上的标签或说明书进行接线，我司产品一般红线是供电正，黄线（蓝线）是输出正。 如果发现线接反了，请不必担心变送器损坏，常规产品均有防反接设计，重新接线即可。 b.测量电压：

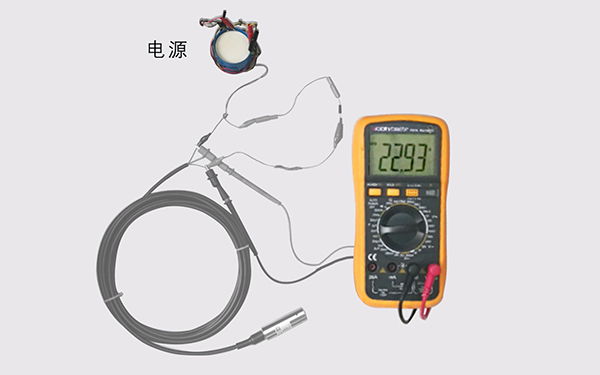

接线检查无误后，将万用表调至电压档测量变送器供电正和输出正之间的电压值。该电压值应在变送器供电电压范围内，变送器供电电压可查看产品标签或使用说明书。
如果量取电压值不对，需检查客户设备是否正常。 c.测量回路电流：

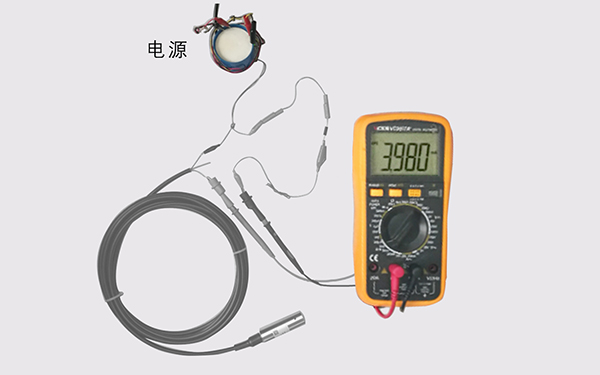

断开变送器“输出正”线，将万用表调至电流档串联进电流环回路，测试回路电流值，一般不加压状态是4mA左右（表压型变送器量程下限为0）。

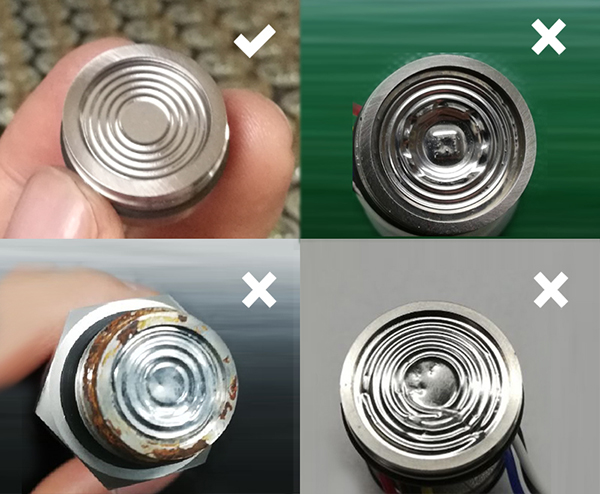

进行上述测试时，注意万用表电流档、电压档的设置，可参考上面两张图万用表的设置。 经过上述3个步骤，在确保用于测试的万用表没问题的前提下，回路电流值仍未在4mA左右（0.5级精度，3.92~4.08mA），则初步可判定为产品故障，可联系售后部门做进一步分析。 常见故障2：变送器测试不准确、超差、加压不变化等； （1）建议将产品静置于空气中，检查供电电压是否正常；将产品放置为垂直方向，测试回路电流4mA是否准确。常规0.5级精度的产品，零点电流值应在3.92～4.08mA之间。 （2）若产品零点电流正常，建议客户检查现场设备是否正常、截止阀是否未打开、压力管道有无堵塞情况等； （3）检查变送器感压膜片，是否有损伤，若膜片损伤，只能返厂维修； （4）以上不能解决客户的问题，可联系公司售后部门做进一步分析。
|
