两线制4-20mA工作方式，支持量程迁移，小信号切除，零点清零功能。

传感器恒流恒压激励，适合扩散硅，陶瓷压阻，应变计,浮球液位等多种传感器。

工业级温度范围-40℃~85℃，进口电压基准，电路板温漂<35ppm。

加强的保护电路设计，整板的防护器件多达10个，具有过流，过压，反接等多种保护，现场使用更放心。

宽电源5~30V供电，最低5V供电即可输出4~20mA电流环，可以满足类似10~12V供电的特殊使用场合。

单线调试，调试线可作零点清零功能，方便用户现场清零。

全数字校准，方便快捷

电源电压：5~30VDC,推荐24VDC。

恒流激励：0.5mA，适合恒流供电的传感器（2~5kΩ）。

恒压激励：2.5VDC,适合恒压激励传感器（陶瓷、应变、玻璃微熔等传感器）。

工作环境：温度-40~85℃，湿度<85%,干燥无腐环境。

外形尺寸：长(27mm)*宽(19mm)*高(4.5mm)。

负载电阻：(VCC-5)/20mA

电流输出分辨率：约1.2uA

温漂系数：<35ppm/℃

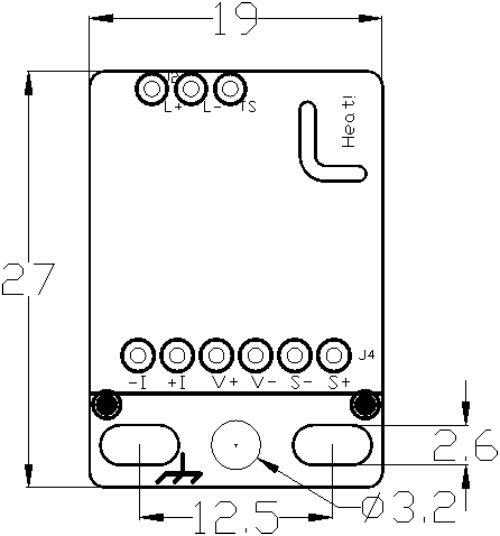

外形图

接口说明

L+：电路板供电正； L-：电路板供电负

I+：传感器恒流激励正； I-：传感器恒流激励负；

V+：传感器恒压激励正； I-：传感器恒压激励负；

TS：电路板调试接口，同时也是清零接口。

注意：

1.电路板正常的供电范围为5~30VDC，超出此范围时电路不能正常工作。

2.传感器恒流激励电流0.5mA，对应的传感器内阻1~5KΩ，传感器内阻超出此范围时会影响到变送器的非线性，使用时需注意。

3.传感器恒压激励电压为2.5V，对于应变式传感器，内阻不可小于1KΩ。

主变量清零

1. 主变量清零即PV清零，是相对大气压下的零点，不是传感器量程的零点。将变送器直接置于大气压下，变送器重新上电，将调试线与变送器供电负短接5到10秒后，再将调试线与供电负短接3到5秒即可执行清零功能。

2. 若变送器已经执行过清零操作，再此执行清零操作时将恢复未清零状态，如需重新清零则需要再执行一次清零操作。

3. 清零范围为变送量程的25%，超出此范围时将不执行清零功能。

4. 清零操作只在变送器上电的30秒内有效，超出此时间不执行清零功能。

调试校准

本公司的为便于客户调试使用，配套专业调试工具与调试软件。 专业调试工具有RS232接口可以连接电脑端校准设置软件。也可以不接电脑独立工作。可以实现量程迁移，小信号切除等功能，方便客户使用提高生产效率。
